ИИ-агент строит, считает и рисует аналоговые схемы в Micro-Cap 12.

Русский · English

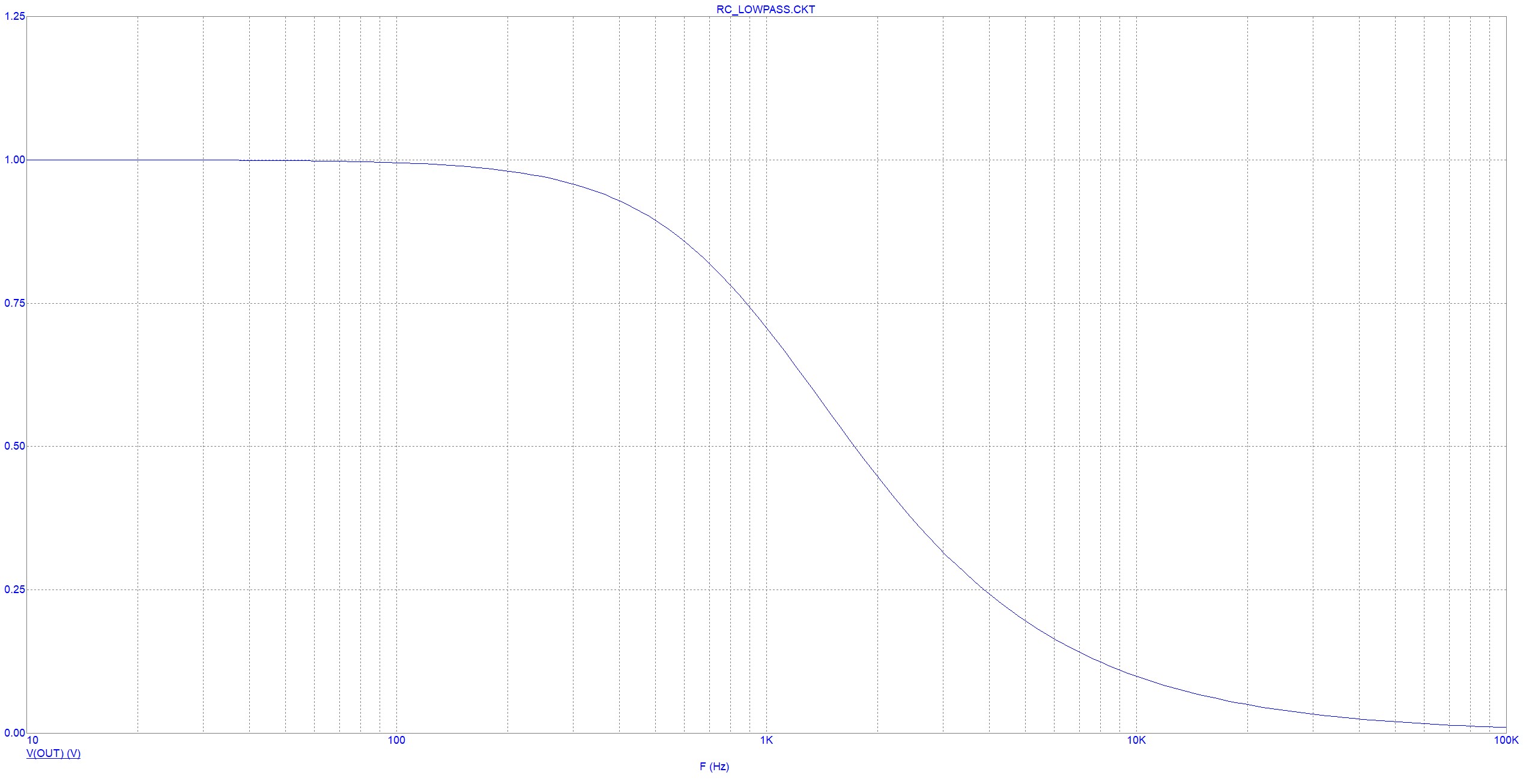

Сгенерированный каскад с общим эмиттером, отрисованный 1:1 с Micro-Cap, с наложенной рабочей точкой АЧХ, посчитанная Micro-Cap

_{Схему нарисовал сам сервер (1:1 с Micro-Cap, с рабочей точкой) · график посчитал Micro-Cap}

Работает через штатный batch-режим Micro-Cap (MC12 @batch.bat) — headless, без GUI-автоматизации и без модификации программы.

Что делает

🔧 Строит схемы с нуля — 8 генераторов каскадов (общий эмиттер, повторитель, MOSFET, дифпара, токовое зеркало, каскод, ОУ, RLC) с авто-смещением. Каждый сверен с теорией: усиление, рабочая точка, резонанс.

📊 Считает — transient / AC / DC / искажения / устойчивость, рабочая точка, свипы. Комплексный вывод как {re, im}, диагностика солвера.

🎨 Рисует — сам рендерит .CIR в SVG 1:1 с Micro-Cap: родные символы из библиотеки MC, сетка, все повороты и отражения, раскладка подписей. Накладывает напряжения рабочей точки. /IC в batch-режиме MC этого не умеет — а сервер умеет.

Установка

Нужен Windows, Python 3.11+ и установленный Micro-Cap 12 (фримварь). Клонировать ничего не надо — укажи в MCP-клиенте, и uvx сам скачает пакет:

JSON Config

{
  "mcpServers": {
    "microcap": {
      "command": "uvx",
      "args": ["microcap-mcp"],
      "env": { "MICROCAP_HOME": "E:/Tools/MC12" }   // только если автопоиск не нашёл
    }
  }
}

Драйвер сам ищет Micro-Cap в типовых местах; MICROCAP_HOME укажи на папку с mc12_64.exe, если он лежит нестандартно.

Из исходников

bash

git clone https://github.com/monoxide-xen/microcap-mcp
cd microcap-mcp
uv sync

JSON Config

{
  "mcpServers": {
    "microcap": {
      "command": "uv",
      "args": ["--directory", "C:/path/to/microcap-mcp", "run", "microcap-mcp"]
    }
  }
}

Инструменты

Инструмент	Что делает
`simulate` · `sweep` · `plot`	посчитать SPICE-нетлист, свип по `.DEFINE`, график в JPEG
`generate_transistor_amplifier` · `_emitter_follower` · `_mosfet_amplifier`	каскады на транзисторе / MOSFET, авто-смещение под середину питания
`generate_differential_pair` · `_current_mirror` · `_cascode` · `_amplifier`	дифпара, зеркало, каскод, усилитель на ОУ
`generate_schematic`	источник + R/C/L последовательно и параллельно (RC/RL/RLC, делители, контуры)
`simulate_schematic` · `plot_schematic`	посчитать / построить график произвольной `.CIR`
`draw_schematic` · `annotate_schematic`	нарисовать `.CIR` в SVG (1:1 с MC) · с рабочей точкой на схеме
`simulate_example` · `search_examples` · `get_example` · `describe_example` · `list_domains`	~490 эталонных схем из поставки MC: поиск, исходник, анализы

Плюс ресурсы microcap://guide и microcap://domains и промпт analyse_circuit — чтобы агент не дал MC молча соврать.

Тесты

bash

uv run pytest        # 138 юнит без Micro-Cap; +30 интеграционных против физики (нужен MC)

Без Micro-Cap интеграционные пропускаются — CI остаётся зелёным.

Как это устроено

Особенности Micro-Cap — поведение, которого нет в мануале (а местами оно мануалу противоречит).
eval/harness.py — прогон всех ~490 схем поставки с раскладкой провалов по причинам (сейчас 88% отвечают).

Лицензия

MIT на код репозитория. Micro-Cap 12 принадлежит Spectrum Software — не включён, не перезалит, не модифицирован: используется его документированный CLI.
